Od 01.01.2024 do nabídky zařazeny novinky, zejména ochranné kryty strojů ! Kompletní nabídka na www.krytystroju.cz.

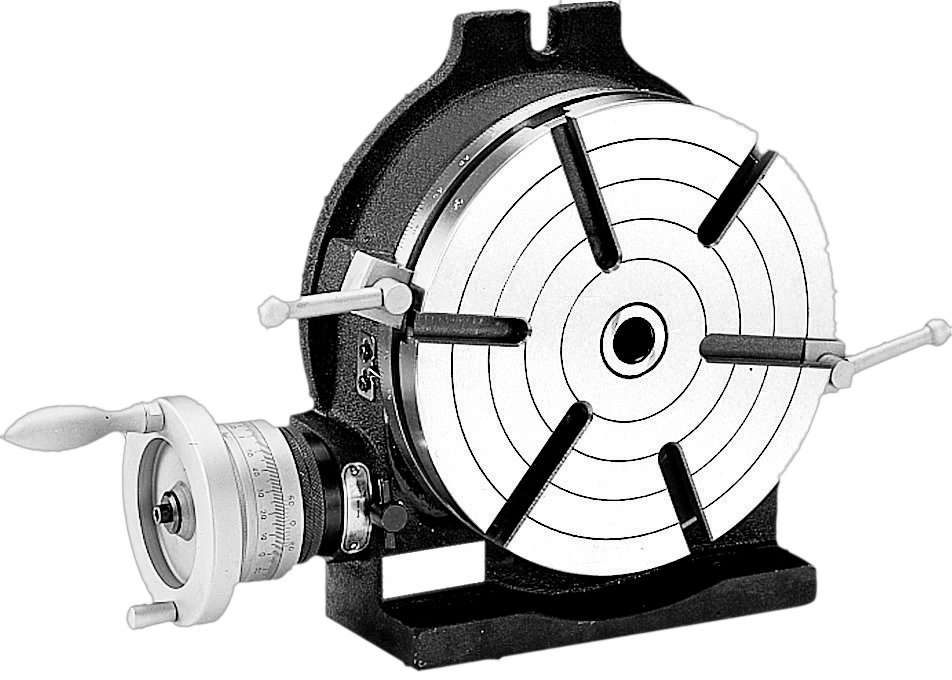

Otočný stůl Ø 150
pro horizontální i vertikální použití; stupnice 360°, dílkování 1', vernier 10", posuv 4° na otáčku

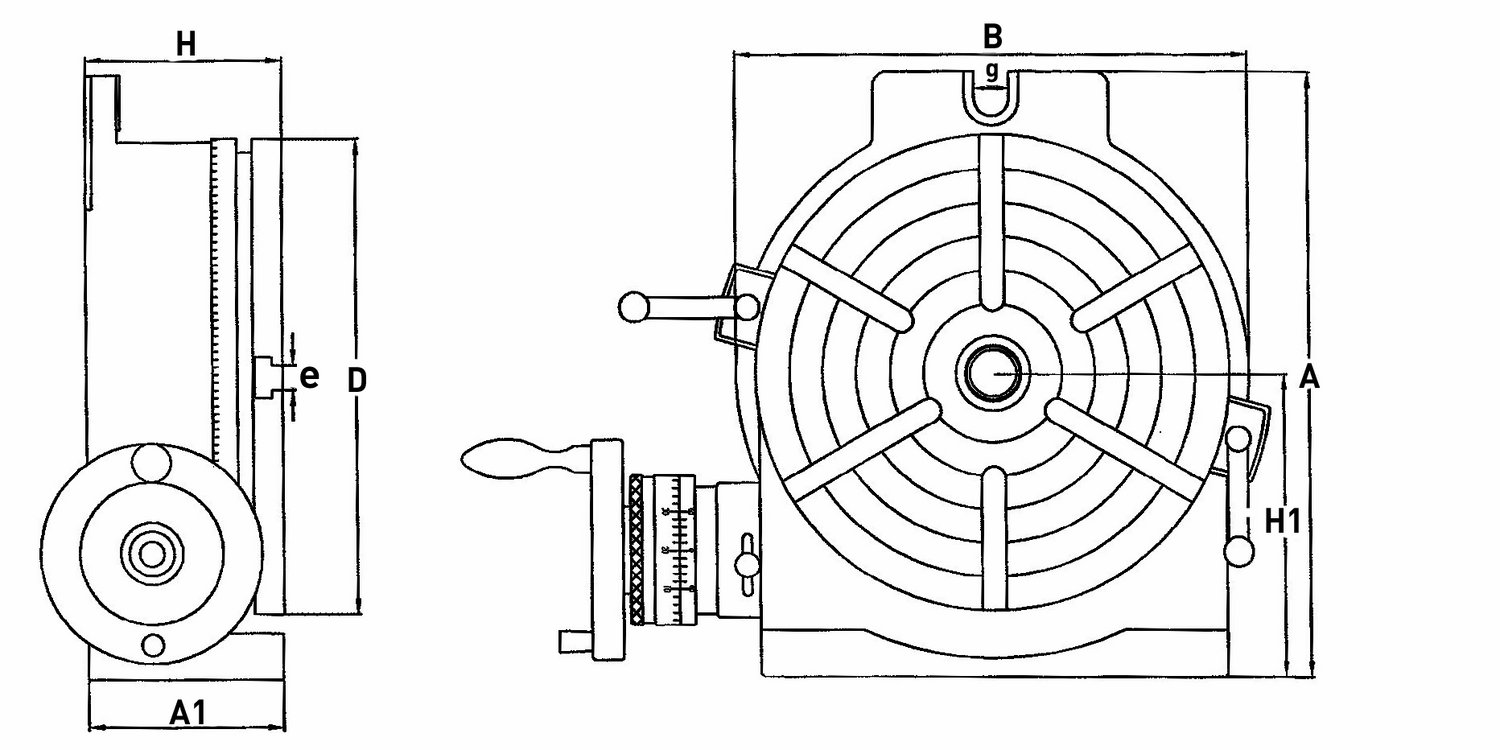

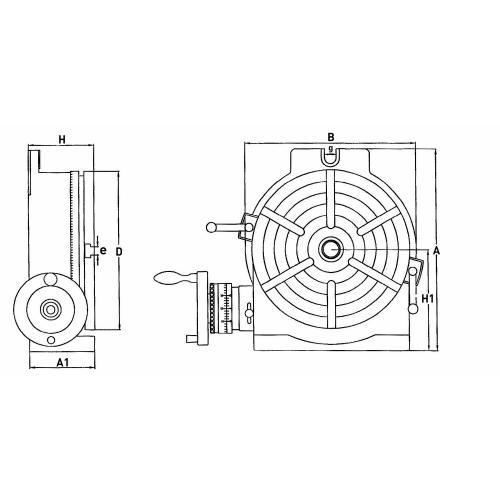

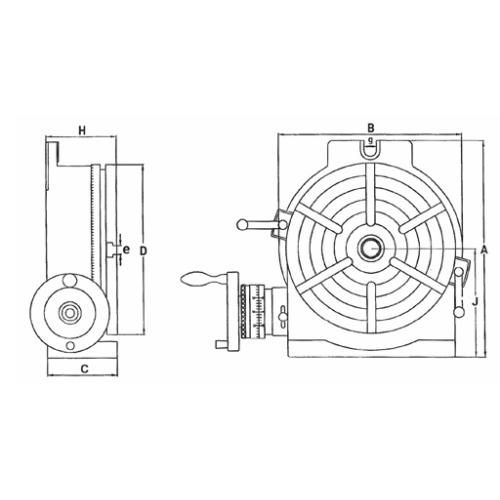

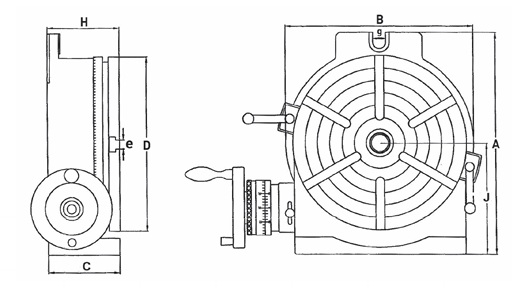

| Typ / Type |
MK / MT |
A mm |
C mm |
B mm |
D mm |
e mm |
H mm |
J mm |
Drážky / Slots |
Drážka (g) / Slot (g) mm |
Max. zatížení hor. / Max. load cap. hor. kg |
Max. zatížení ver. / Max. load cap. vert. kg |
| 110 | 2 | 138 | 58 | 118 | 110 | 11 | 72 | 80 | 3 | - | 35 | 18 |
| 150 | 2 | 205 | 78 | 163 | 150 | 11 | 80 | 102 | 3 | 17 | 40 | 20 |
| 200 | 3 | 265 | 100 | 219 | 205 | 14 | 102 | 135 | 3 | 17 | 80 | 40 |
| 250 | 3 | 321 | 106 | 276 | 254 | 14 | 109 | 163 | 6 | 17 | 90 | 50 |
| 300 | 4 | 388 | 123 | 330 | 305 | 16 | 125 | 194 | 6 | 17 | 120 | 60 |
| 350 | 4 | 445 | 123 | 389 | 353 | 16 | 125 | 225 | 6 | 17 | 130 | 70 |
| 406 | 4 | 503 | 128 | 435 | 406 | 16 | 130 | 255 | 6 | 17 | 140 | 70 |
Parametry
| A | B | C | D | Drážky | e | g | H | Házivost | J | kg | Kolmost | MK | Převod | Souběžnost | Typ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 205 | 163 | 78 | 150 | 3 | 11 | 17 | 80 | 0.015 | 102 | 13 | 0.02 | 2 | 90:1 | 0.02 | 150 |
Tento produkt najdete v našem KATALOGU na straně 74 (2021)
Kartu tohoto produktu si můžete vytisknout zde
