Šestičelisťové sklíčidlo s rad. nastavením 400 mm, ocel, válcové upnutí, dvoudílné čelisti
vhodné pro soustruhy všech typů a různé druhy frézovacích, vrtacích a CNC zařízení; broušené vodicí a styčné plochy; spirálová destička zápustkově kovaná z legované kalené oceli
Tato soustružnická sklíčidla zaručují homogenní upínací sílu díky samostředicím upínacím čelistem. Radiální jemné nastavení zajišťuje velmi přesnou soustřednost
soustružnické sklíčidlo vč. 1 sady základních a tvrdých oboustranných horních čelistí, klíče a montážních šroubů
| A (Ø) mm |
C mm |
D mm |
E mm |
F mm |
B mm |
H mm |
RPM MAX min -1 |
| 125 | 15 | 55 | 35,5 | 108 | 71,5 | 40 | 3000 |
| 160 | 18 | 86 | 42 | 140 | 68 | 43 | 2500 |
| 200 | 20 | 110 | 55 | 176 | 78 | 45 | 2200 |
| 250 | 20 | 145 | 76 | 224 | 89 | 53 | 1900 |
| 315 | 20 | 180 | 103 | 286 | 96,2 | 57 | 1500 |
| 400 | 22 | 299,2 | 136 | 171,5 | 123 | 67 | 1300 |
| 500 | 30 | 407,7 | 190 | 235 | 144 | 79 | 800 |
| 630 | 30 | 407,1 | 252 | 330,2 | 150 | 87 | 700 |
Parametry
| A | B | C | Čelní házení | D | E | F | J | Max.up.síla daN | Nevyváženost gcm | Oběžný pr.max | Opakovatelná přesnost | Přesnost nastavení | Rozsah vnější | Rozsah vnitřní | U/min max |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 400 | 123 | 22 | 0.03 | 299.2 | 136 | 171.5 | 67 | 6500 | 140 | 472 | 0.015 | 0.005 | 73-352 | 15-400 | 1300 |
Tento produkt najdete v našem KATALOGU na straně 21 (2021)
Kartu tohoto produktu si můžete vytisknout zde
Produkty podobné k Šestičelisťové sklíčidlo s rad. nastavením 400 mm, ocel, válcové upnutí, dvoudílné čelisti

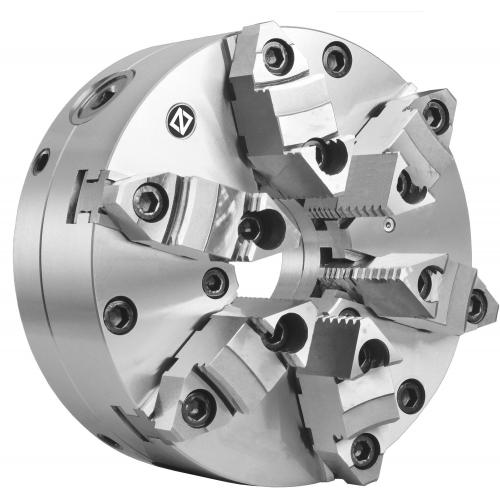

Šestičelisťové sklíčidlo s rad. nastavením 500 mm, ocel, válcové upnutí, dvoudílné čelisti
Kód: ZE-8663-500
Strana katalogu: 21 (2021)
237 550,00 Kč/ks
Šestičelisťové sklíčidlo s rad. nastavením 250 mm, ocel, válcové upnutí, dvoudílné čelisti
Kód: ZE-8663-250
Strana katalogu: 21 (2021)
45 950,00 Kč/ks

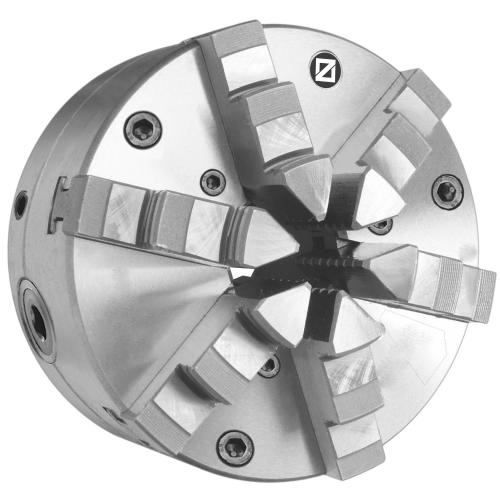

Šestičelisťové sklíčidlo s rad. nastavením 250 mm, ocel, válcové upnutí, jednodílné čelisti
